Descripción:

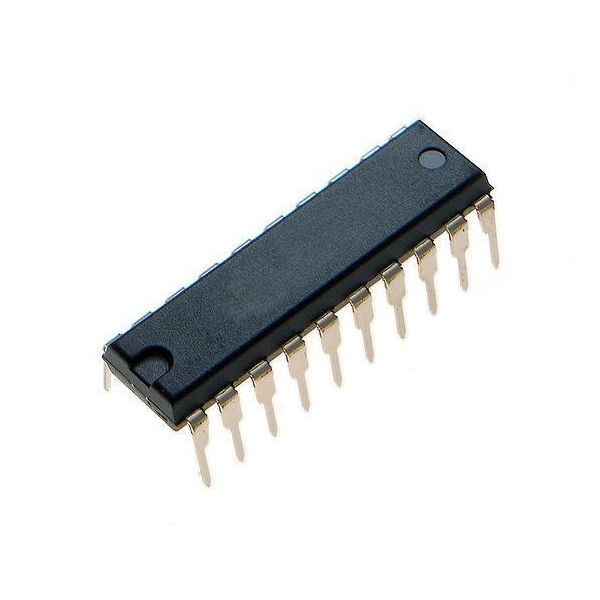

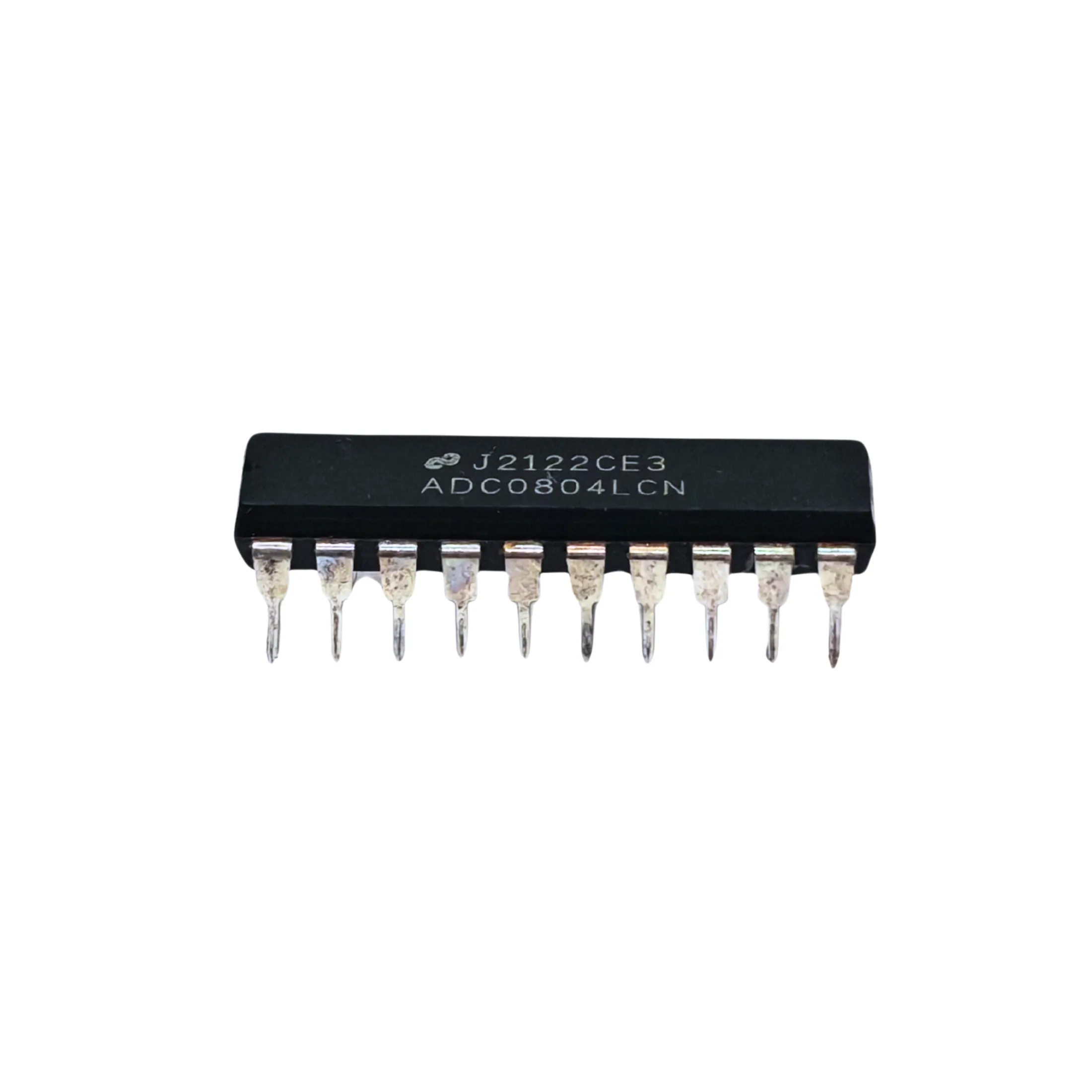

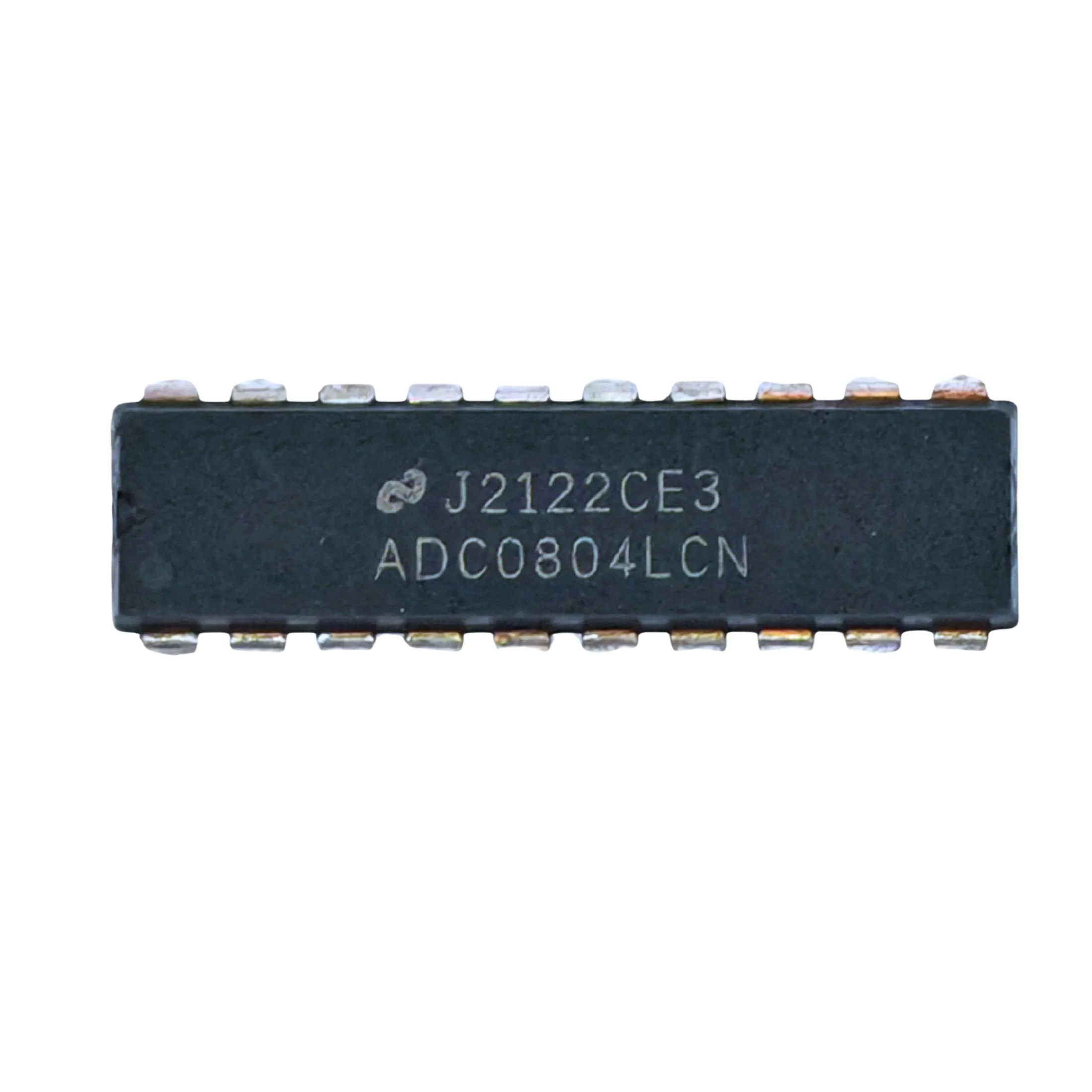

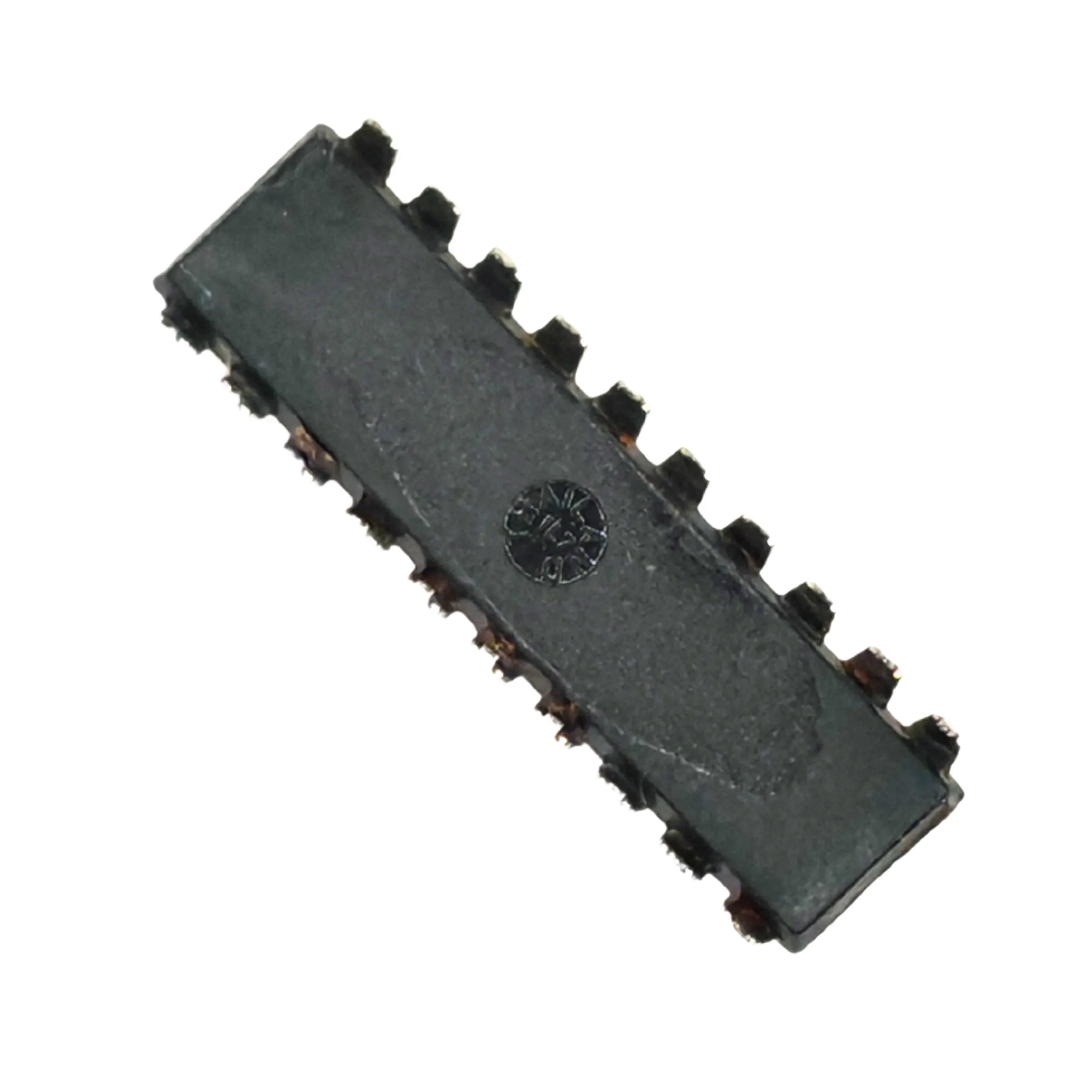

El ADC0804 El ADC0804 es un convertidor  de señal analógica a digital de 8 bits. Este ADC0804 cuenta con un solo canal de entrada analógica  con una salida digital de ocho bits que puede mostra  256 valores de medidas diferentes. El tamaño de paso se ajusta mediante el establecimiento de la tensión de referencia en pin9 la entrada de referencia de voltaje puede ser ajustado para permitir que codificar cualquiera rango de tensión analógica más pequeña para la totalidad de 8 bits de resolución. Cuando en el adc0804 no se conecta el pin tensión de referencia, la tensión de referencia por defecto es la tensión de funcionamiento, es decir, Vcc. El tamaño del paso a 5V es 19.53mV (5V/255), es decir, por cada aumento de 19.53mV en la entrada analógica, la salida varía por 1 unidad. Para establecer un nivel de tensión determinado como valor de referencia, esta clavija está conectada a la mitad de la tensión. Por ejemplo, para establecer una referencia de 2V (Vref), pin9 está conectado a 1V (Vref / 2), reduciendo de este modo el tamaño del paso a 7.84mV (2V/255).

ADC0804 también necesita un reloj para operar. El tiempo de conversión del valor analógico a un  valor digital depende de la fuente de reloj. Podemos conectar un reloj externo en el pin 4 o podemos hacer uso de su reloj incorporado, colocando  de un circuito RC.

Características:

• Resolución: 8 bits
• Total Error: ± 1/4 LSB, ± 1/2 LSB y ± 1 LSB
• Tiempo de conversión: 100 µs
• Funciona de forma racio- métrica o con 5 VDC, 2.5 VDC o Voltaje Ajustado Ajustable de Voltaje Referencia
• No se requiere ajuste de cero
• Rango de voltaje de entrada analógico de 0 V a 5 V con alimentación de 5 V
• Generador de reloj en chip
• Funciona con la referencia de voltaje 2.5-V (LM336)
• Las entradas y salidas lógicas cumplen con las especificaciones MOS y TTL de nivel de voltaje
• Entradas de tensión analógica diferencial
• Interfaz fácil a todos los microprocesadores, o funciona como un Deivce independiente
• Encapsulado: PDIP 20 pines

Especificaciones:

• Pin1 Activa ADC; activo bajo
• Pin2 Pin de entrada; De mayor a menor pulso trae los datos de los registros internos de los pines de salida después de la conversión
• Pin3 Pin de entrada; menor a mayor impulso se dio para iniciar la conversión
• Pin4 Pin de entrada del reloj, para darle reloj externo
• Pin5 Pin de salida, pasa a nivel bajo cuando la conversión se ha completado
• Pin6 Entrada no inversora analógica Vin (+)
• Pin7 Entrada de inversión analógica, normalmente tierra Vin (-)
• Pin8 Tierra (0 V)
• Pin9 Pin de entrada, define la tensión de referencia para la entrada analógica Vref / 2
• Pin10 Tierra (0 V)
• Pin11 bit salida digital D7
• Pin12 bit salida digital D6
• Pin13 bit salida digital D5
• Pin14 bit salida digital D4
• Pin15 bit salida digital D3
• Pin16  bit salida digital D2
• Pin17 bit salida digital D1
• Pin18 bit salida digital D0
• Pin19 Utilizado con el reloj en pin cuando se utiliza fuente de reloj interno
• Pin20 Tensión de alimentación (5V)
