Descripción:

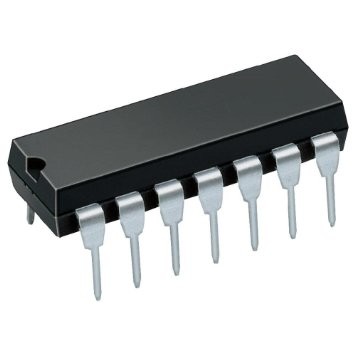

El CD4016BE es un conmutador cuádruple CMOS bilateral destinado a la transmisión o multiplexación de señales analógicas o digitales. Los interruptores bilaterales son independientes y tienen una sola entrada de señal de control que polariza simultáneamente tanto el dispositivo P como el N en un switcheo de encendido y apagado.

Características:

• Familia: CD4000
• Tiempo de apagado: 15 ns
• Encapsulado: DIP
• Número de pines: 14
• Numero de circuitos: 4
• Tipo lógico: CMOS

Especificaciones:

• Tensión de alimentación mínima: 3 V
• Tensión de alimentción máxima: 18 V
• Ancho de banda: 40 MHz
• Resistencia en estado máximo: 400 ohms
• Voltaje de alimentación: 3VDC ~ 18VDC
• Rango de temperatura de operación segura: -55ºC ~ 125ºC
• Rango de temperatura de almacenamiento: -65ºC ~ 150ºC
• Alto grado de linealidad
• Baja diafonía entre los interruptores
• 100% probado para corriente en reposo a 20V
• Conmutación de 20 V digital o ± 10V pico a pico
• 280Ω Resistencia típica en el estado para operación de 15V
• Alta relación de salida / voltaje de salida

Aplicaciones: Procesado de Señal

Hoja de Datos
