Descripción:

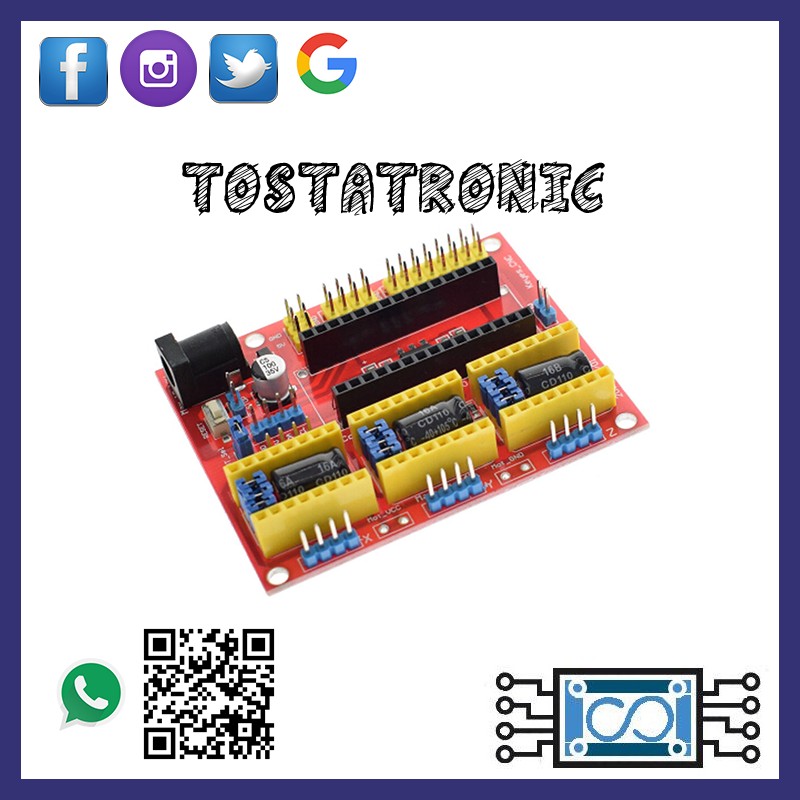

Esta tarjeta te permite construir tu CNC más rápidamente, solo necesitas insertar un Arduino Nano y los Drivers A4988 o DRV8825. Posee un diseño modular y Open Source.

Este shield puede ser usado con los drivers Pololu A4988 (Allegro) o los DRV8825 (Texas Inst.), el A4988 puede manejar motores Paso a paso de hasta 2A por bobina y microstepping de 1/16, el driver DRV8825 es más versátil pues ofrece hasta 2.5A por bobina y microstepping de 1/32.

Con este shield podrás desarrollar proyectos como Routers CNC, ploteadoras 2D, Cortadoras Láser y hasta una Máquina Pick&Place.

Esta board como placa de expansión del controlador se puede utilizar para grabadoras laser, CNC, impresoras 3D.
Cuenta con un total de tres ranuras, puede conducir tres drives de motores paso a paso A4988. Cada motor paso a paso solo necesita dos puertos IO. En otras palabras, seis puertos IO pueden ser bien administrados por tres motores paso a paso. Muy conveniente de usar.

Características:

• Habilitador y dirección de Spindle
• Habilitador de refrigerante (coolant)
• Salida serial e I2C
• Diseñador para drivers Pololu A4988 o DRV8825.
• Diseño Compacto
• Los motores se pueden conectar usando header o Molex hembra de 4 pines
• Dimensiones: 59x72mm

Especificaciones:

• Voltaje de Potencia: 9-12V DC
• Compatible con GRBL(Firmware OpenSource para Arduino que convierte código-G en comandos para motores Paso a Paso)
• Soporta 3 Ejes (X, Y, Z)
• 2 Fin de carrera por cada eje (6 en Total)
