Descripción:

El CD4020BC , CD4060BC son 14 etapas de transporte ondulación contadores binarios , y la CD4040BC es una onda de 12 etapas llevar contador binario . Los contadores se avanzaron un cargo en la transición negativa de cada pulso de reloj. los contadores se restablecen al estado cero por un “1” lógico en el la entrada de reset independiente del reloj.

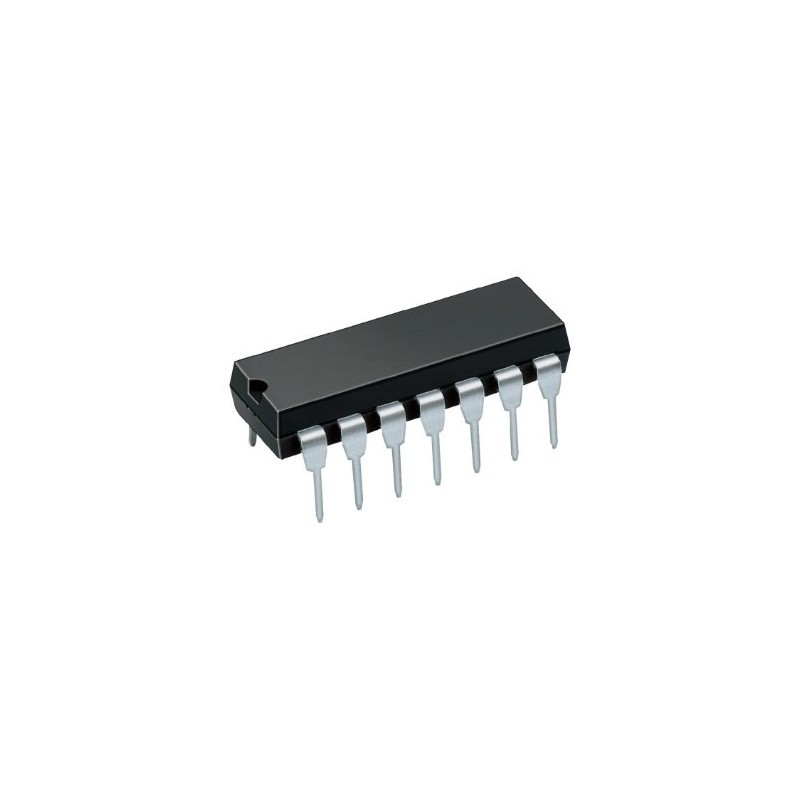

El CD4040BE es un contador / divisor binario CMOS de 12 etapas, las etapas del contador son flip-flops maestro-esclavo. El estado del contador realiza un conteo en la transición negativa de cada pulso de entrada; un nivel alto en la línea de restauración restablece el contador a su estado de ceros. La acción del disparador Schmitt en la línea de pulsos de entrada permite tiempos de subida y bajada ilimitados. Todas las entradas y salidas están en buffer.

Características:

• Tipo: CMOS
• Familia: CD4000
• Tipo de contador: Binario con Acarreo de Ripple / Divisor
• Operación de velocidad media
• Operación completamente estática
• Buffer de entrada y salida
• 100% probado para corriente en reposo a 20V
• Características de salida simétricas estandarizadas
• Operación completamente estática
• Corriente de entrada máxima de 1μA a 18V
• Encapsulado DIP
• Pines: 16

Especificaciones:

• Conteo máximo: 4095
• Frecuencia de reloj: 24 MHz
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Rango temperatura de operación: -55°C a 125°C

Aplicaciones:

Procesado de Señal
