Driver de Potencia para Motor Paso a Paso TB6600

Éste dispositivo es un controlador profesional para Motores Paso a Paso diseñado para acoplar a un motor de dos fases. El dispositivo es compatible con arduino y cualquier microcontrolador que pueda generar señales lógicas de 5VDC.

El driver TB6600 tiene una amplio rango de entrada de 9~42VDC y puede manejar una corriente pico de hasta 4 Amperios suficiente para la mayoría de las referencias.

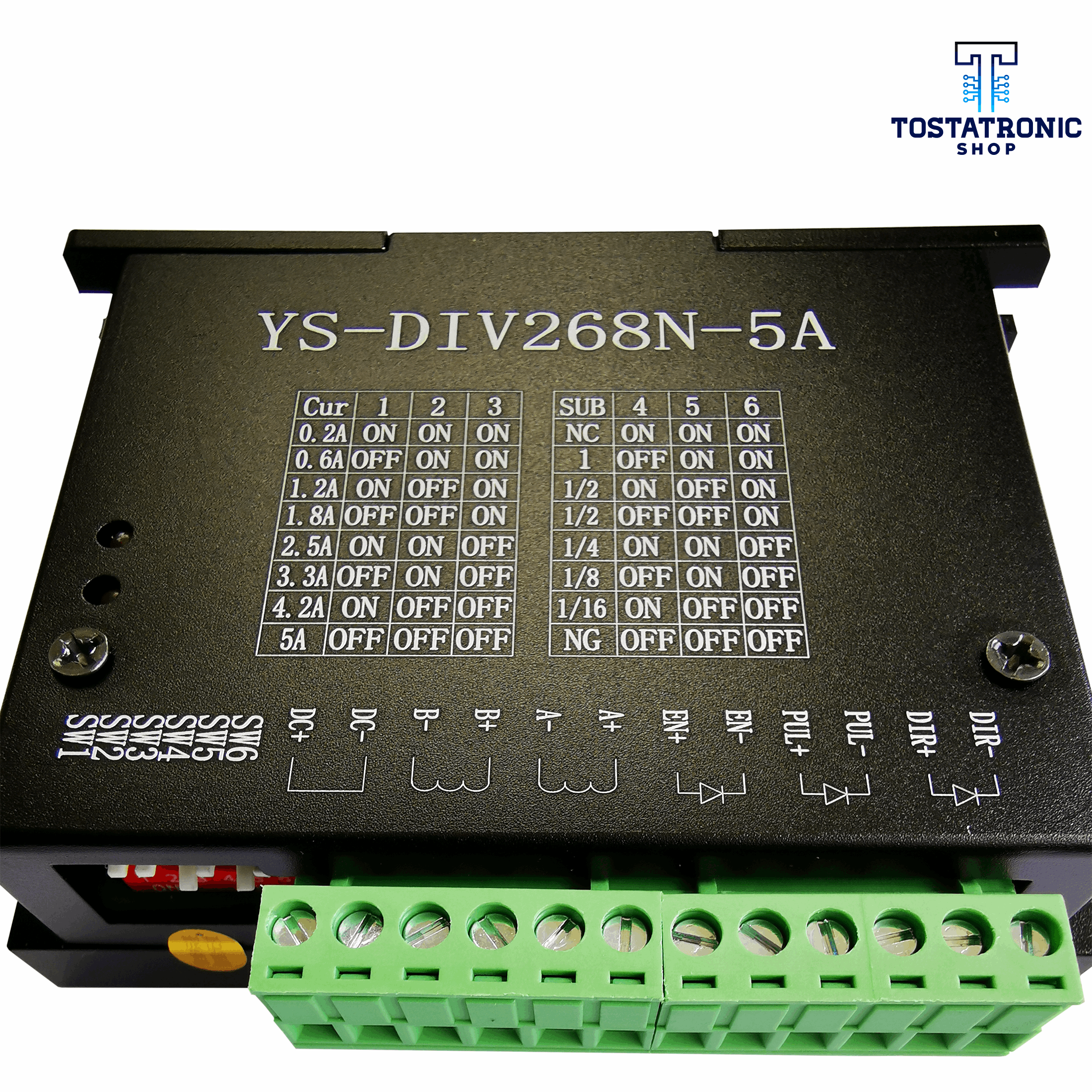

Los microswitch presentes en la bornera te permiten configurar la resolución de los pasos y la corriente de salida del motor, como se muestra en la siguiente tabla:

Switch No.                                                  Switch No.

Corriente 1 2 3 Resolución                               4 5 6

0,2 A ON ON ON NC                                      ON ON ON

0,6 A OFF ON ON 1                                      OFF ON ON

1,2 A ON OFF ON 1/2                                      ON OFF ON

1,8 A OFF OFF ON 1/2                                      OFF OFF ON

2,5 A ON ON OFF 1/4                                      ON ON OFF

3,3 A OFF ON OFF 1/8                                      OFF ON OFF

4,2 A ON OFF OFF 1/16                                      ON OFF OFF

5A OFF OFF OFF NG                                              OFF OFF OFF

Caracteristicas:

Soporta 8 tipos de control de corriente

Soporta 7 tipos de resolución de paso

Interface con aislamiento por optoacoplador de alta velocidad.

Disipador de corriente de área amplia

Inmunidad a ruido por alta frecuencia.

Protección contra polarización inversa

Circuito de protección contra sobrecarga y sobretemperatura

Especificaciones:

Corriente de entrada 0~5A

Corriente de salida 0.5~4.0A

Ideal para control en maquinas CNC o similares

Dimensiones 105 X 86 X 34 mm
