Descripción:

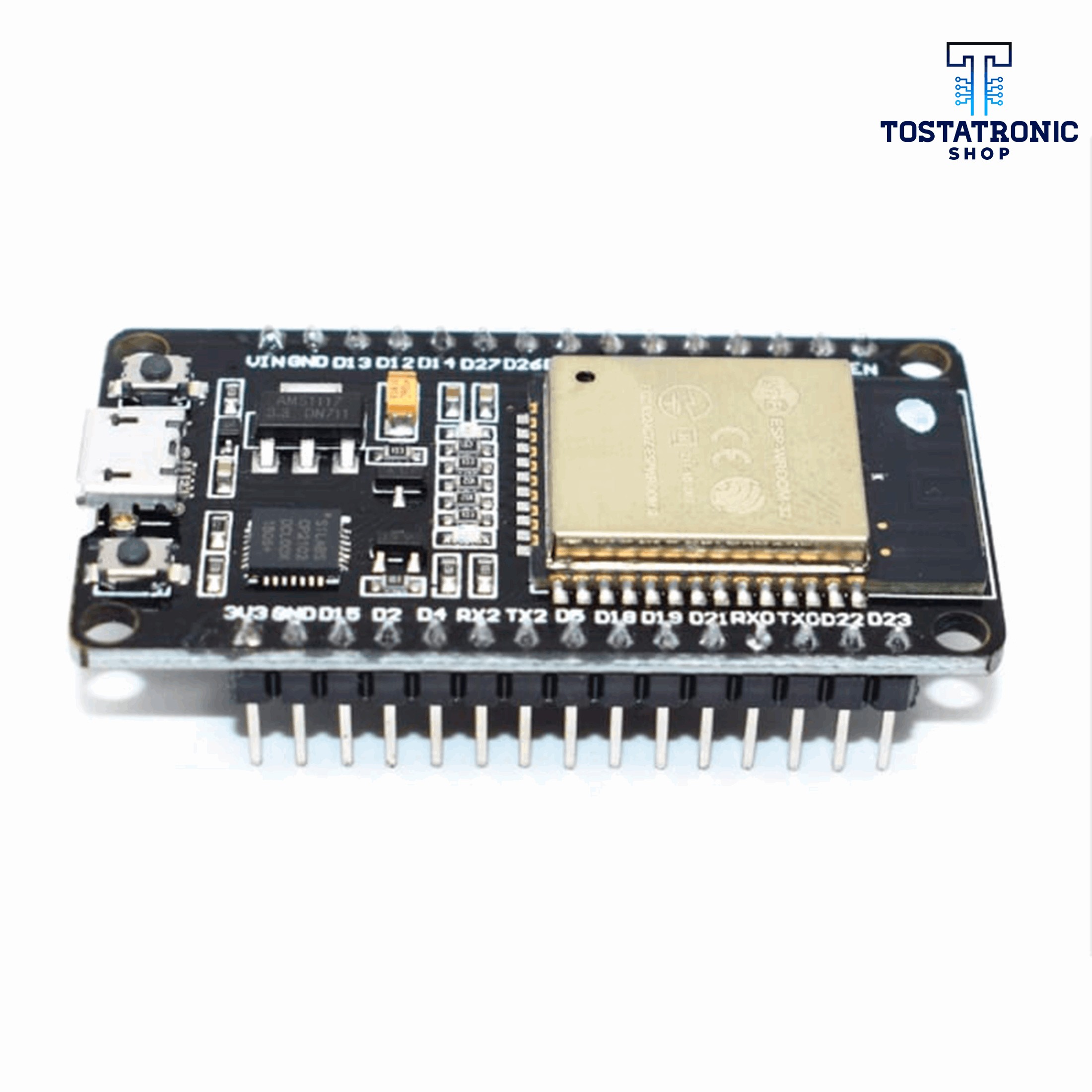

El módulo combo Bluetooth Wifi ESP-32S es un rendimiento ultra alto y un consumo ultra bajo de energía y una plataforma inalámbrica combo Bluetooth basada en el chipset ESPRESSIF ESP32.
ESP-32S integra un procesador de doble núcleo, 448 KByte ROM, 520 KByte SRAM, 16 KByte SRAM en RTC, 802.11 b / g / n / e / I Wi-Fi, Bluetooth v4.2 BR / EDR y BLE, relojes y tiempos , abundantes interfaces periféricas y mecanismo de seguridad.

El módulo combinado Bluetooth SP-32S Wifi ofrece un firmware SDK para una programación en línea rápida y cadenas de herramientas de código abierto basadas en GCC para soporte de desarrollo. Está diseñado para concentradores de sensores IoT de baja potencia genéricos, registradores, transmisión de video para cámaras, dispositivos habilitados para Wi-Fi y Bluetooth, automatización del hogar y aplicaciones de red de malla, dirigidos a fabricantes, ingenieros de hardware, ingenieros de software y soluciones que ofrece.

ESP32 es un chip combinado de Wi-Fi y Bluetooth de 2.4 GHz diseñado con tecnología TSMC de potencia ultrabaja a 40 nm. Está diseñado y optimizado para el mejor rendimiento de potencia, rendimiento de RF, robustez, versatilidad, características y confiabilidad, para una amplia variedad de aplicaciones y diferentes perfiles de potencia.

ESP32 es la solución más integrada para aplicaciones de Wi-Fi + Bluetooth en la industria con menos de 10 componentes externos. ESP32 integra el interruptor de antena, el balun RF, el amplificador de potencia, el amplificador de recepción de bajo ruido, los filtros y los módulos de administración de energía. Como tal, toda la solución ocupa un área de placa de circuito impreso (PCB) mínima.

ESP32 está diseñado para aplicaciones móviles, electrónicas portátiles e Internet de las cosas (IoT). Tiene muchas características de los chips de bajo consumo de última generación, que incluyen sincronización de reloj de alta resolución, modos de potencia y escala de potencia dinámica.

Características:

• Block ACK
• Fragmentation and defragmentation
• Automatic Beacon monitoring/scanning
• 802.11 i security features: pre-authentication and TSN
• Wi-Fi Protected Access (WPA)/WPA2/WPA2-Enterprise/Wi-Fi Protected Setup (WPS)
• Infrastructure BSS Station mode/SoftAP mode
• Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode and P2P Power Management
• UMA compliant and certified
• Antenna diversity and selection
• Ethernet MAC interface with dedicated DMA and IEEE 1588 suppor
• CAN 2.0
• IR (TX/RX)
• Motor PWM, LED PWM up to 16 channels
• Hall sensor
• Ultra low power analog pre-amplifier
• IEEE 802.11 standard security features all supported, including WFA, WPA/WPA2 and WAPI
• Secure boot
• Flash encryption
• 1024-bit OTP, up to 768-bit for customers
• Cryptographic hardware acceleration: -AES-HASH(SHA-2) library-RSA-ECC-Random Number Generator (RNG)
• SDK Firmware for fast on-line programming
• Open source toolchains based on GCC
• Generic low power IoT sensor hub
• Generic low power IoT loggers
• Video streaming from camera
• Over The Top (OTT) devices
• Music players – Internet music players – Audio streaming devices
• Wi-Fi enabled toys – Loggers – Proximity sensing toys
• Wi-Fi enabled speech recognition devices
• Audio headsets
• Smart power plugs
• Home automation
• Mesh network

Especificaciones:

• CPU and Memory: Xtensa® 32-bit LX6 Dua-core processor, up to 600 DMIPS.
• 448 KByte ROM
• 520 KByte SRAM
• 16 KByte SRAM in RTC.
• QSPI can connect up to 4* Flash/SRAM, each flash should be less than 16 Mbytes.
• Supply Voltage: 2.2V~3.6V

• 802.11 b/g/n/e/i
• 802.11 n (2.4 GHz), up to 150 Mbps
• 802.11 e: QoS for wireless multimedia technology.
• WMM-PS, UAPSD
• MPDU and A-MSDU aggregation

• Compliant with Bluetooth v4.2 BR/EDR and BLE specification
• Class-1, class-2 and class-3 transmitter without external power amplifier
• Enhanced power control
• +10 dBm transmitting power
• NZIF receiver with -98 dBm sensitivity
• Adaptive Frequency Hopping (AFH)
• Standard HCI based on SDIO/SPI/UART ? High speed UART HCI, up to 4 Mbps
• BT 4.2 controller and host stack
• Service Discover Protocol (SDP)
• General Access Profile (GAP)
• Security Manage Protocol (SMP)
• Bluetooth Low Energy (BLE)
• ATT/GATT
• HID
• All GATT-based profile supported
• SPP-Like GATT-based profile
• BLE Beacon
• A2DP/AVRCP/SPP, HSP/HFP, RFCOMM
• CVSD and SBC for audio codec
• Bluetooth Piconet and Scatternet

• Internal 8 MHz oscillator with calibration
• Internal RC oscillator with calibration
• External 2 MHz to 40 MHz crystal oscillator
• External 32 kHz crystal oscillator for RTC with calibration
• Two timer groups, including 2 x 64-bit timers and 1 x main watchdog in each group
• RTC watchdog

• 12-bit SAR ADC up to 18 channels
• 2 × 8-bit D/A converters
• 10 × touch sensors
• Temperature sensor
• 4 × SPI, 2 × I2S, 2 × I2C, 3 × UART
• 1 host (SD/eMMC/SDIO), 1 slave (SDIO/SPI)
