Descripción:

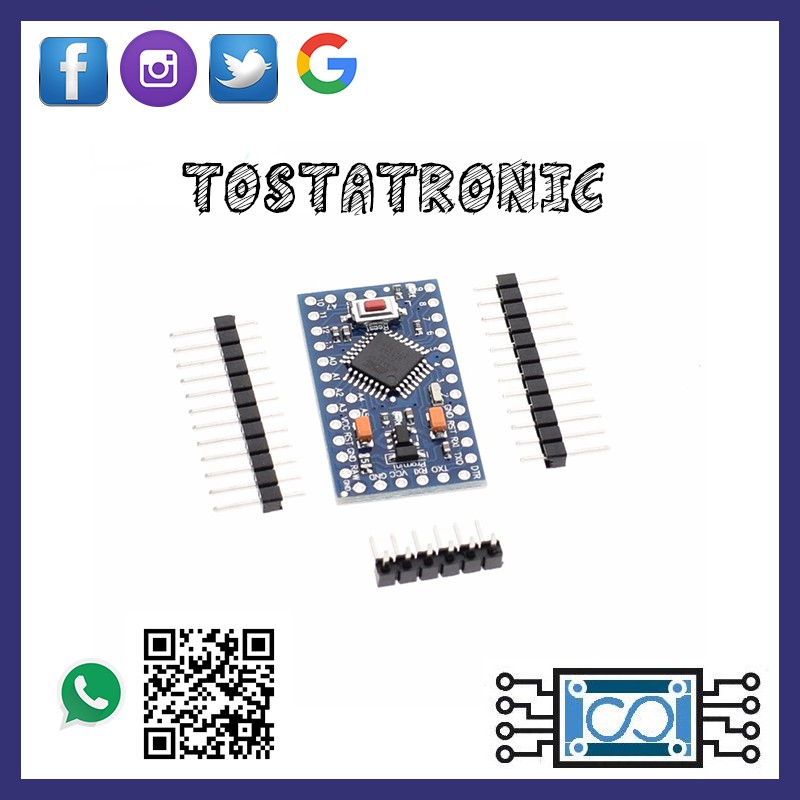

Tiene 14 pines de entrada / salida digital (de los cuales 6 se pueden usar como salidas PWM), 6 entradas analógicas, un resonador incorporado, un botón de restablecimiento y orificios para los cabezales de los pines de montaje. Se puede conectar un cabezal de seis pines a un cable FTDI o a una placa de arranque Sparkfun para proporcionar alimentación USB y comunicación a la placa.

El Arduino Pro Mini está destinado a la instalación semipermanente en objetos o exposiciones. La placa viene sin cabezales premontados, lo que permite el uso de varios tipos de conectores o la soldadura directa de cables. El diseño del pin es compatible con el Arduino Mini.

Características:

• Microcontrolador: ATmega328 (el mismo que el Arduino Uno y Nano)
• Conexión USB fuera de la tarjeta (hay que adquirirla por separado)
• Permite reset automático al momento de programar
• Protección contra corrientes excedentes
• Pesa menos de 2 gramos
• LEDs de encendido y de estado integrados
• Puertos analógicos: 8
• Puertos digitales I/O: 14
• 0.7×1.3 “(18x33mm)

Especificaciones:

• Entrada DC 5V hasta 12V
• Salida máxima de 150 mA
• Regulador de 5V incluido en la placa

Dibujo Mecánico

Diagrama Esquematico

GITHUB

Datasheet
