Descripción:

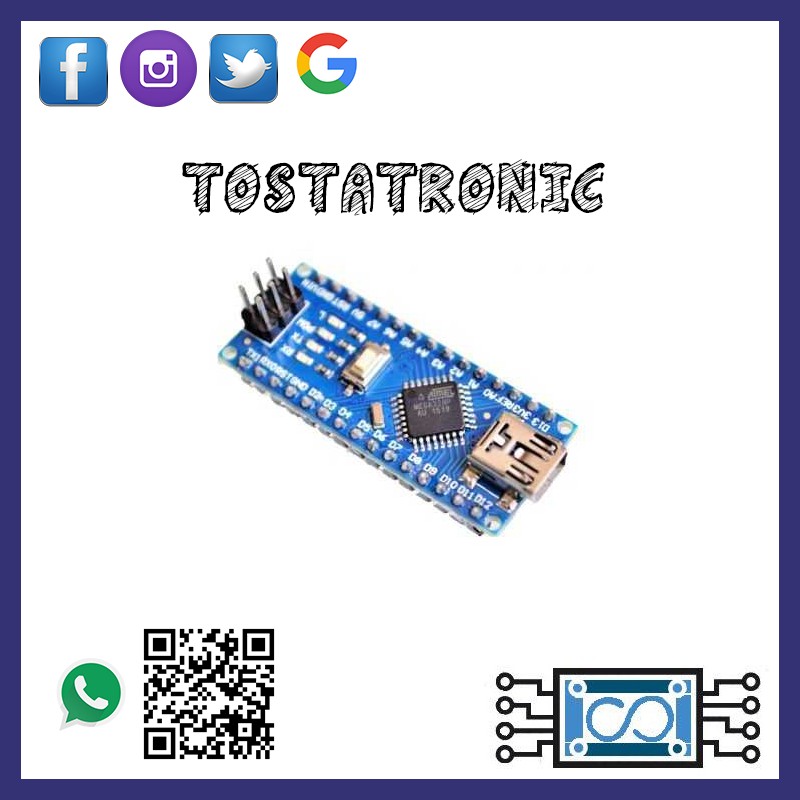

Dentro de la linea de productos, la tarjeta Arduino Nano CH340 es la alternativa pequeña, completa y amigable con el protoboard. Está basada en el chip ATMEGA328 al igual que sus hermanos de mayor tamaño y mantiene características y funcionalidad muy similares al Arduino Uno, solo que en un tamaño bastante reducido. No posee un conector de alimentación de DC y emplea un conector USB mini-B, en vez de el conector B estándar usado en otras tarjetas de mayor tamaño.

El Arduino Nano está basado en el microcontrolador ATMEGA328P con 14 pines de entrada / salida (de los cuales 6 pueden usarse como salida PWM), 8 pines analógicos, un cristal de 16 Mhz, una conexión USB, conector ISP y botón de reset. La tarjeta Arduino Nano posee todo lo necesario para hacer funcionar el microcontrolador, solamente hace falta conectarla a una PC a través de un cable USB o alimentarla a través de un convertidor de corriente AC-DC estándar para comenzar.

El chip de interfaz USB es un CH340G de origen Chino, que es relativamente nuevo y está destinado a productos que son muy sensibles al costo. Parte del gran precio de esta tarjeta se debe a los circuitos integrados seleccionados y sin embargo, esto no afecta en lo más mínimo su funcionalidad ni pierde en características.

Un aspecto importante a considerar antes de adquirir el Nano, es que NO es compatible directamente con muchos accesorios (shields) diseñados para tarjetas arduino de tamaño completo como el Uno, Leonardo o el Mega.

Características:

• Basado en el microcontrolador ATMEGA328.
• Led multipropósito en pin 13.

Especificaciones:

• Rango de alimentación recomendado: 7 a 12 volts.
• 14 entradas/salidas digitales.
• 6 canales de PWM.
• 8 entradas analógicas.
• Corriente máxima de salida en pines de IO: 20 mA.
• Corriente de salida en el pin de 3.3 volts: 50 mA.
• 32 KB de memoria Flash para programas.
• 2 KB de memoria RAM.
• 1 KB de EEPROM.
• Frecuencia de reloj de 16 Mhz.

Hoja de Datos
