1. Introducción del producto:

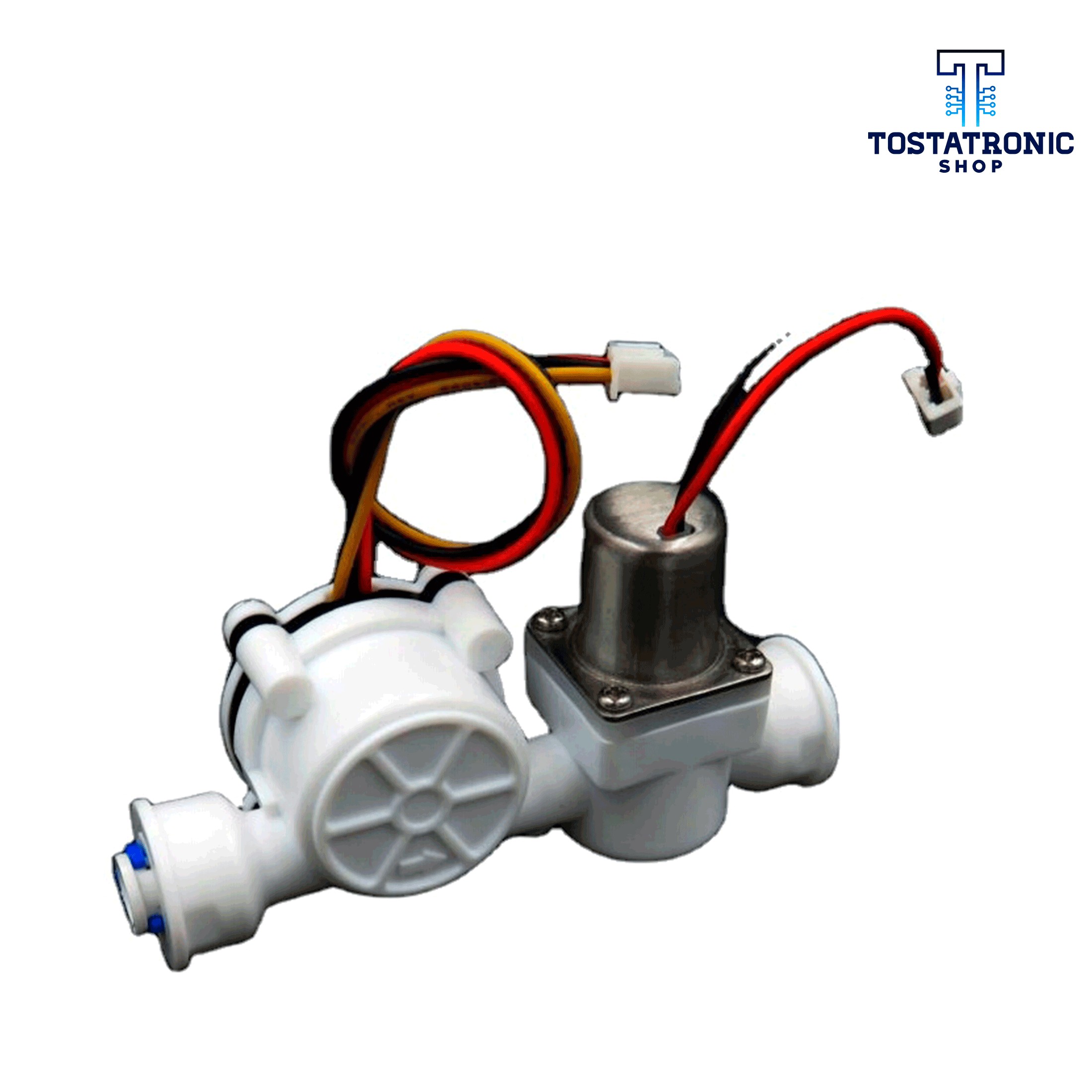

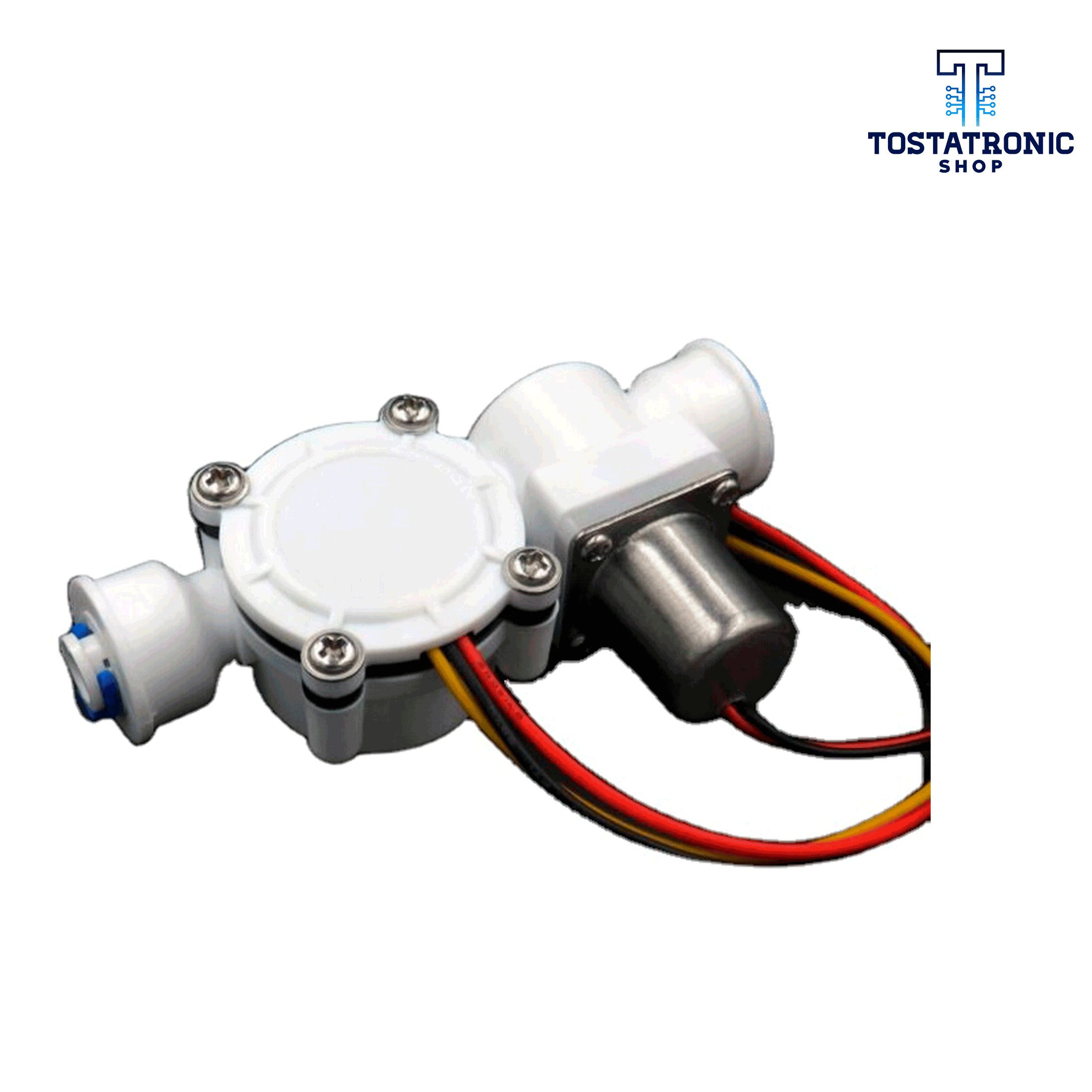

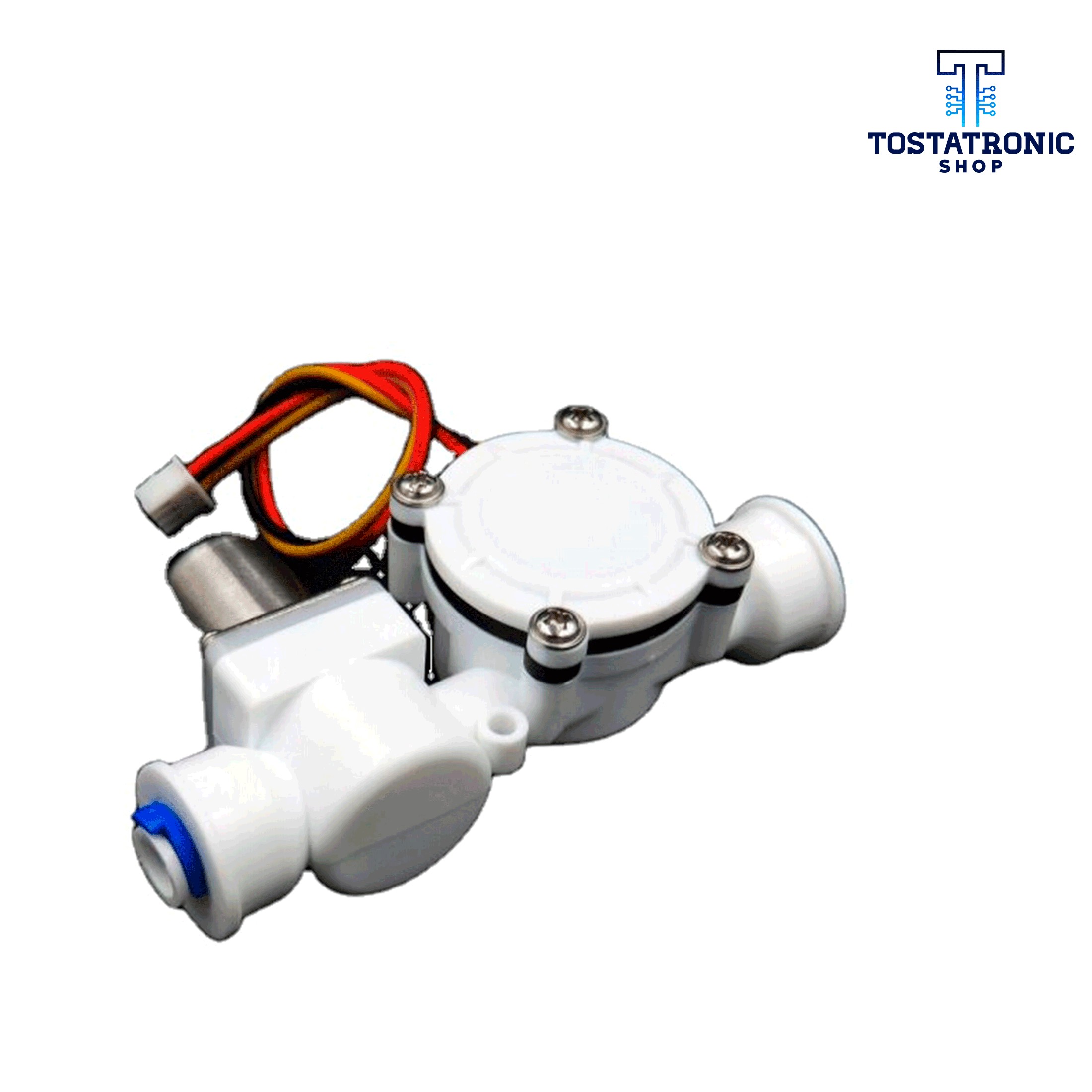

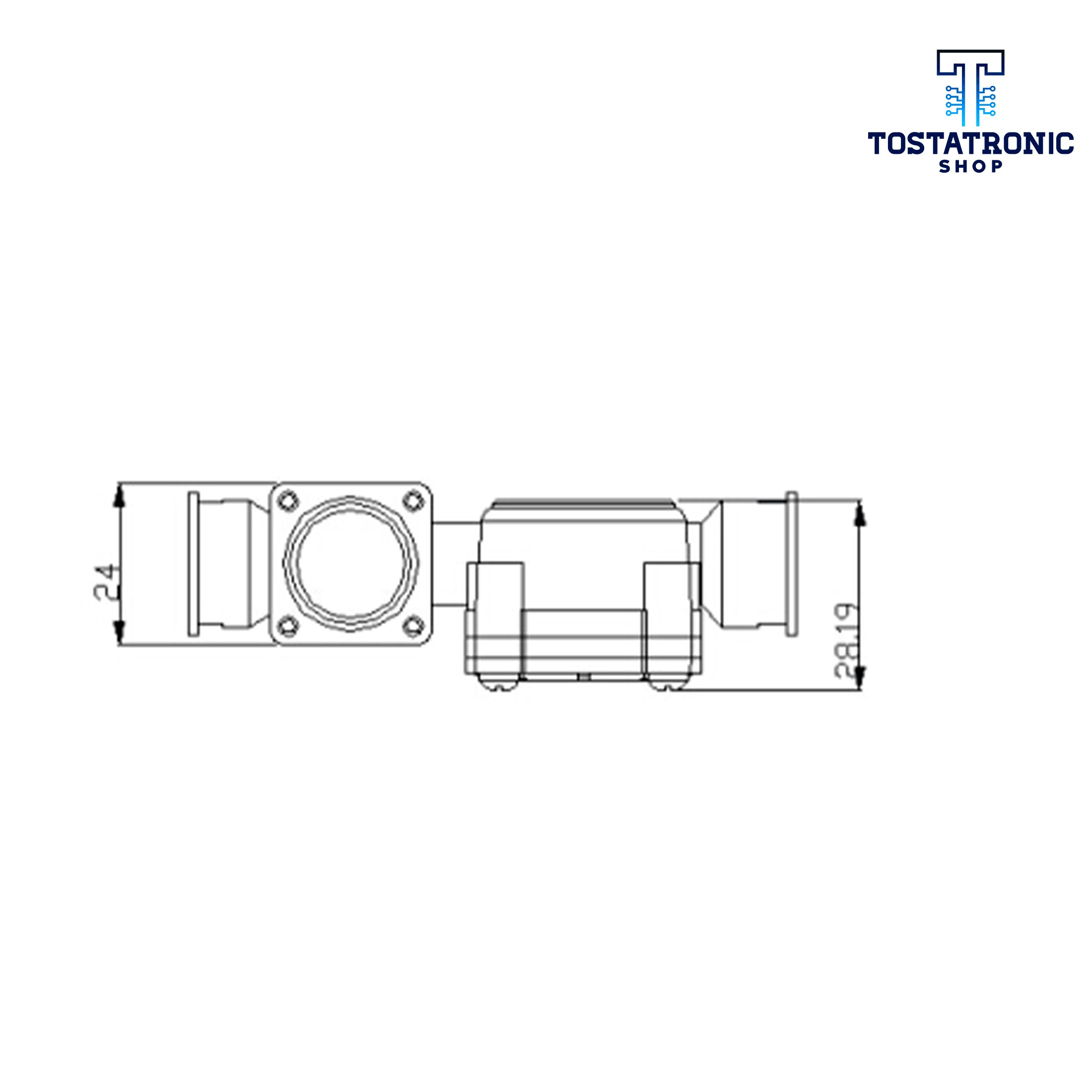

El sensor de flujo de agua se compone principalmente de un cuerpo de válvula de plástico, un conjunto de rotor de flujo de agua y un sensor Hall.

Se instala en el extremo de entrada del calentador de agua y se utiliza para detectar el flujo de agua de entrada. Cuando el agua pasa a través del conjunto del rotor de flujo de agua,

El rotor magnético gira y la velocidad cambia con el cambio del caudal, el sensor Hall emite el pulso correspondiente

La señal se retroalimenta al controlador, y el controlador juzga el tamaño del flujo de agua y lo regula.

2. Precauciones de uso

1. El impacto severo y el ataque químico están estrictamente prohibidos.

2. Tirar o colisionar está estrictamente prohibido.

3. La temperatura media no debe exceder los 1200 C.

Parámetros técnicos

Ámbito de aplicación:

Apto para calentador de agua a gas automático

Parametros basicos

1. Tensión nominal mínima de trabajo

DC3V

2. Máxima corriente de trabajo

15 mA (DC3V)

3. Rango de voltaje de trabajo

DC 3 ~ 5 V

4. Capacidad de carga

≤8 mA (DC 3V)

5. Rango de temperatura de funcionamiento≤80 ℃

6. Rango de humedad de funcionamiento

35% ~ 90% HR (sin glaseado)

7. Permitir presión

Presión de agua debajo de 1.75Mpa

8. Temperatura de almacenamiento

-25 ~ + 80 ℃

9. Preserve la humedad

25% ~ 95% HR

requisito de habilidades

1. Alto nivel de pulso de salida

> DC 2.5 V (voltaje de entrada DC3 V)

2. Bajo nivel de pulso de salida

<DC 0.5 V (voltaje de entrada DC3 V)

3. Precisión

(Salida de pulso de flujo)

Dentro de 0.5 ~ 8L / min ± 5%

4. Ciclo de trabajo de pulso de salida

50 ± 10%

5. Tiempo de subida de salida

0.04μS

6. Tiempo de caída de salida

0.18μS

7. Características del pulso de flujo

Frecuencia de pulso de prueba horizontal (Hz) = [50 * Q] ± 10% (prueba horizontal) (Q es el caudal L / min)

8. resistencia al impacto

El producto está bien embalado y cae libremente desde la dirección X, Y, Z de 50 cm de altura a la superficie del concreto sin anormalidad.

La precisión cambia dentro del 10%.

9. resistencia de aislamiento

La resistencia de aislamiento entre el sensor Hall y el cuerpo de la válvula de cobre es más de 100MΩ. (DC500V)

10. resistencia al calor

Colóquelo en un entorno de 80 ± 3 ℃ durante 48 h, vuelva a la temperatura normal durante 1-2 h sin ninguna anormalidad, y las piezas están libres de grietas, holgura, expansión, deformación y otros fenómenos, y la precisión cambia dentro del 10%.

11. resistencia al frío

Coloque en un entorno de -20 ± 3 ℃ durante 48 h, vuelva a la temperatura normal durante 1-2 h sin ninguna anormalidad, y las piezas están libres de grietas, holgura, expansión, deformación y otros fenómenos, y la precisión cambia dentro del 10%.

12. resistencia a la humedad

Aislado a 40 ± 2 ℃, humedad relativa 90% ~ 95% HR durante 72 h, la resistencia de aislamiento es superior a 1MΩ.

13. Fuerza de dibujo

Se aplica una fuerza de tensión de 10N en el cable durante 1 minuto sin aflojarse ni romperse, y el rendimiento no cambia.

14. Durabilidad

A temperatura normal, la presión de agua de 0.1MPa se introduce desde la entrada de agua, y el ciclo es 1S y 0.5S.

No hubo anormalidades en 300,000 pruebas.

Seis parámetros eléctricos de la válvula solenoide de pulso

1. El ambiente de uso no excede los 2500 metros sobre el nivel del mar;

2. Temperatura media de trabajo 0 ℃ ~ + 80 ℃

3. Medio aplicable: agua,

4. Parámetros de trabajo:

Tensión nominal de trabajo: DC3.6V ~ 6V

Corriente de trabajo: 200-400MA

Presión de trabajo: 0.02 ~ 1MPa;

Vida laboral: uso de resortes de acero inoxidable importados y materiales de alta calidad, trabajo normal no menos de 300,000 veces (de acuerdo con 100 veces al día, más de cinco años de servicio) (5) Forma de trabajo: pulso positivo para abrir la válvula, negativo pulso para cerrar la válvula Método de cableado: rojo +, negro-
